MS Unequal angle CG center dimension PDF chart

Please share post

Steel unequal Angle CG center dimension chart,

MS unequal angle CG center dimensions chart,

how to find CG center of MS angle,

MS angle CG center measurement,

How to do CG center line marking on angle,

How to Plate to angle fitting with CG Centre line marking,

अनइक्वल एंगल का सीजी सेंटर डायमेंशन अब आप यह PDF चार्ट के जरिए निकाल सकते हैं

और यह पीडीएफ चार्ट बिल्कुल फ्री है नीचे डाउनलोडिंग लिंक दिया गया है

और एंगल के ऊपर और प्लेट के ऊपर मार्किंग करने का तरीका बताया गया है

एंगल के साथ प्लेट फिटिंग करने के लिए एंगल के ऊपर सीजी सेंटर लाइन मार्किंग कैसे करते हैं

CG center dimension of equilateral angle now you can remove through this PDF chart

And this PDF chart is absolutely free downloading link is given

And how to do marking above the angle and above the plate is explained

How to do CG center line marking above the angle to make plate sheet with angle

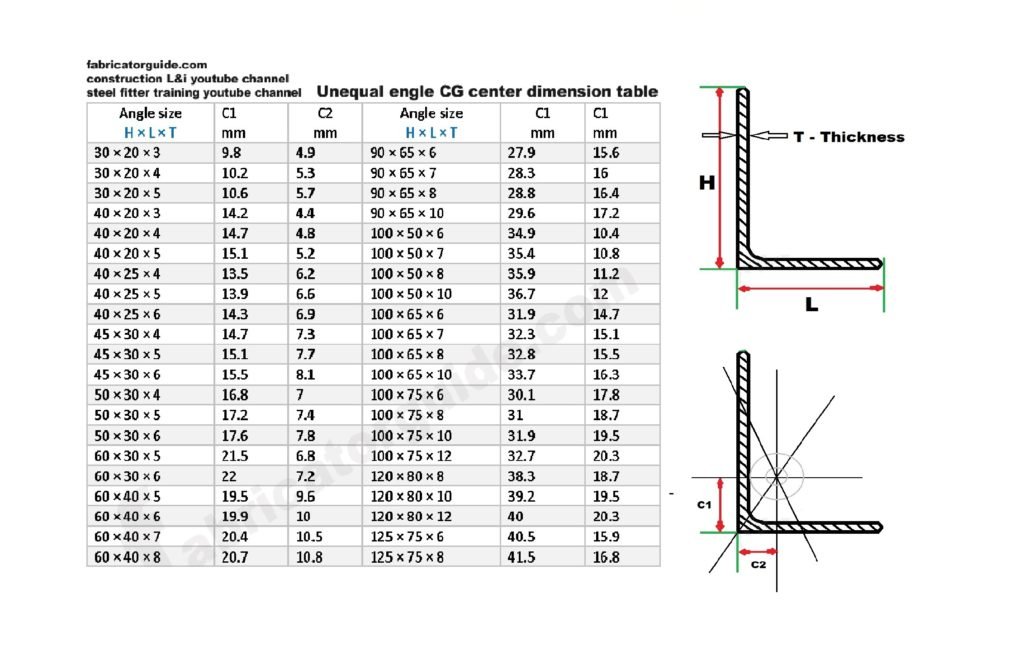

H × L – unequal angle web dimension in mm

T – unequal angle web thickness in mm dimension

C1 – C2 unequal angle CG center dimension in mm

एंगल का जो डिजाइन बना है और उसमें C1 और C2 लिखा गया है वही सीजी सेंटर कहलाता है

The angle design which has C1 and C2 written on it is called CG center

एंगल के ऊपर इस तरह CG सेंटर डाइमेंशन मार्किंग करें जैसे चित्र में दिखाया गया है

Mark the CG center dimension on the angle as shown in the figure

प्लेट के ऊपर बीच सेंटर लाइन इस तरह मार्किंग करें जैसे चित्र में दिखाया गया है

Mark the center line on the plate as shown in the picture

उसके बाद एंगल और प्लेट के ऊपर जो सेंटर लाइन मारा गया है दोनों को इस तरह मिलाय और फिटिंग करें

After that, join and fit the center line drawn on the angle and the plate in this manner

Download link 👇👇👇

यह पीडीएफ चार्ट में किसी तरीका का प्रॉब्लम हो तो हमें कमेंट करके बताएं

हमारे वेबसाइट को विजिट करने के लिए धन्यवाद

If this is a problem in some kind of PDF chart, then tell us by commenting and thank you for visiting our website.
