Y type pipe Branch cut back chart | pipe size 1.5″ 2″ 3″ | 60° 45° 30° 22.5°
Y branch fabrication with PDF chart
Y type pipe branch cut back chart 8 center line
60 degree Y branch fabrication with PDF chart
45 degree Y branch fabrication with PDF chart
30 degree Y branch fabrication with PDF chart
22.5° degree Y branch fabrication with PDF chart

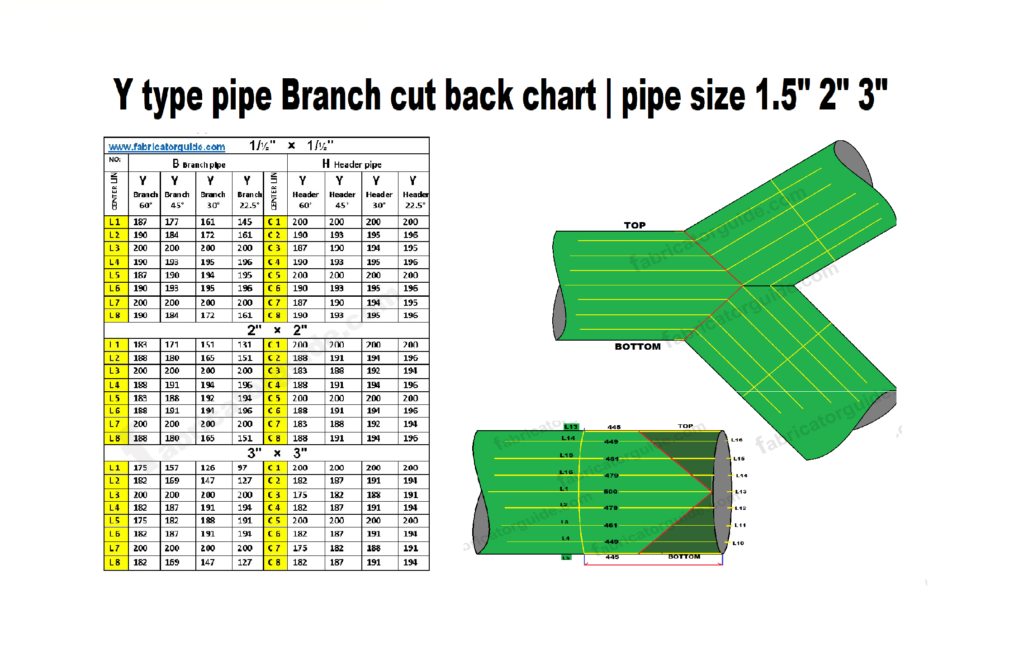

Y type pipe Branch cut back chart pipe size 1.5″ 2″ 3″
Y टाइप पाइप ब्रांच बनाने के लिए अलग-अलग डिग्री में कट बैक चार्ट दिया गया है
यह पीडीएफ चार्ट के जरिए बिलकुल आसानी से Y ब्रांच बना सकते हैं अलग-अलग डिग्री में
यह पीडीएफ चार्ट में Y ब्रांच बनाने के लिए 8 सेंटर लाइन में कट बैक दिया गया है
This PDF chart has 8 center lines cut back to form the Y branch
Y type pipe Branch cut back chart pipe size 1.5″ 2″ 3″
60 degree Y branch fabrication with PDF chart
45 degree Y branch fabrication with PDF chart
30 degree Y branch fabrication with PDF chart
22.5° degree Y branch fabrication with PDF chart
10 इंच पाइप के ऊपर Y ब्रांच मार्किंग करके दिखाया गया है
16 सेंटर लाइन में 45 डिग्री
ऊपर दिए गए डिजाइन में ब्रांच पाइप का मार्किंग किया गया है
ब्रांच पाइप दो पीस मार्किंग करें
Y branch marking is shown on top of 10 inch pipe
16 center line at 45 degrees
Branch pipe marking is done in the above design
Mark two pieces of branch pipe
10 ” × 10″ pipe Y branch marking demo
16 center line 45 degree
Y ब्रांच बनाने के लिए जितना सेंटर लाइन में कट बैक दिया गया हैउतना सेंटर लाइन पाइप के ऊपर मार्किंग करें और ध्यान रखें
पहले ब्रांच पाइप का मार्किंग करना है जो पहली लाइन में दिया गया है
उसके बाद हैडर पाइप का मार्किंग करें
To make a Y branch, mark the center line pipe as much as the cut back given in the center line and keep in mind
First mark the branch pipe which is given in the first line
After that mark the header pipe
यह डिजाइन में ब्रांच पाइप का मार्किंग करके दिखाया गया है फ्लाट व्यू में
This design is shown by marking the branch pipes in flat view
10 ” × 10″ pipe Y branch marking demo
16 center line 45 degree
10 इंच पाइप के ऊपर Y हैडर मार्किंग करके दिखाया गया है
16 सेंटर लाइन में 45 डिग्री
ऊपर दिए गए डिजाइन में हैडर पाइप का मार्किंग किया गया है
हैडर पाइप 1 पीस मार्किंग करें
Y Header marking is shown on top of 10 inch pipe
16 center line at 45 degree
Header pipe marking is done in the above design
Marking of 1 piece of header pipe
10 ” × 10″ pipe Y branch marking demo
16 center line 45 degree
यह डिजाइन में हैडर पाइप का मार्किंग करके दिखाया गया है फ्लाट व्यू में
This is shown in the design by marking the header pipe in flat view
10 ” × 10″ pipe Y branch marking demo
16 center line 45 degree
Y टाइप पाई ब्रांच बनने के बाद इस तरह दिखेगा देख सकते हैं डिजाइन में किस तरह बनाया गया है
After the Y type pie branch is made, it will look like this, you can see how it is made in the design
इस तरीका से एक हेडर पाइप और दो ब्रांच पाइप रहेगा
और वह 60 डिग्री में बना सकते हैं
और 45 डिग्री में बना सकते हैं
30 डिग्री बना सकते हैं और
22.5 डिग्री बना सकते हैं यह चार्ट के जरिए
In this way there will be one header pipe and two branch pipes
And they can be made in 60 degrees
And can be made in 45 degrees
Can be made in 30 degrees and
Can be made in 22.5 degrees, this is through chart
