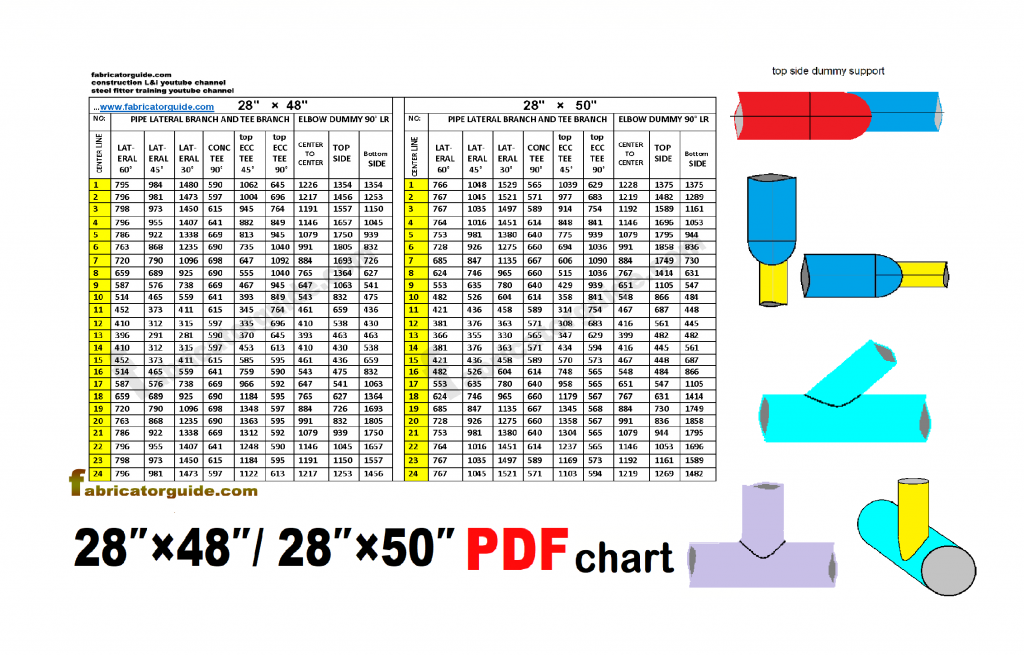

pipe branch and elbow dummy PDF chart | 28″×48″/ 28″×50″

Please share post

pipe branch and elbow dummy support template PDF CHART

FREE  Download

pipe Size in inches

branch pipe  28″ × Header pipe 48″

branch pipe  28″ × Header pipe 50″

pipe branch and elbow dummy PDF chart | 28″×48″/ 28″×50″

यह पोस्ट में पाइप ब्रांच और एल्बो सपोर्ट PDF चार्ट के जरिए बताया गया है

पाइप में लेटेरल ब्रांच  90 डिग्री 60° डिग्री 45° डिग्री और 30° डिग्री सेंटर टू सेंटर

इक्वल पाइप ब्रांच और अनइक्वल पाइप ब्रांच PDF चार्ट के जरिए बताया गया है

और ईसेन्ट्रीक पाइप टी  ब्रांच टॉप साइड बॉटम साइड 45° डिग्री 90° डिग्री



और एल्बो डम्मी सपोर्ट सेंटर टू सेंटर

और एल्बो डम्मी सपोर्ट टॉप साइड

एल्बो डम्मी सपोर्ट बॉटम साइड PDF चार्ट के जरिए बताया गया है

जितना भी टेंपलेट बनाया गया है यह 40 शेड्यूल स्टैंडर्ड साइज में बनाया गया है

पाइप उप्पर 24 सेंटर लाइन में मार्किंग करना होगा 24 सेंटर लाइन का बैक कट दिया गया है

नीचे PDF चार्ट डाउनलोडिंग का लिंक दिया गया है

PDF चार्ट में अगर कोई प्रॉब्लम हो तो हमें कमेंट करें हम इसे सुधार करने का प्रयास जल्द से जल्द करेंगे

हमारे वेबसाइट पर विजिट करने के लिए धन्यवाद

This post has been told through Pipe Branch and Elbow Support PDF Chart.
Lateral branch in pipe 90 ° 60 °  45 °  and 30 °  center to center
Equal pipe branch and unequal pipe branch are described through PDF chart
And eccentric pipe tee branch top side bottom side 45 ° 90 °

And Elbow Dummy Support Center to Center
And elbow dummy support top side
Elbow dummy support is told via bottom side PDF chart

As many templates have been made, this 40 schedule has been made in standard size.

Pipe Uppers must mark in 24 center line. 24 center line has been cut back.

Below is the link for PDF chart downloading

If there is a problem in the PDF chart, comment us, we will try to improve it as soon as possible. Thank you for visiting our website

90°

pipe Size in inches

branch pipe  28″ × Header pipe 48″

branch pipe  28″ × Header pipe 50″

(1) Lateral pipe branch 60° Degree

(2) Lateral pipe branch  45° Degree

(3) Lateral pipe branch 30° Degree

(4) Pipe tee branch 90°  Degree center to center

(5) Eccentric pipe branch top side 45° Degree

(6) Eccentric pipe branch top side 90° Degree

(7) elbow dummy support center to center

(8) elbow dummy support top side

(9) elbow dummy support Bottom side

pipe branch template 108

Download Link 👇

center line Point Number
 इसी तरीका से मार्किंग करना है जैसे आप यह देख रहे हैं फुटेज में बनाया गया है एक एक सेंटर लाइन के ऊपर 1 2 3 4 पॉइंट करके लाइन मारते जाना है पाइप के ऊपर

fitter formula

Piping and structural fitter formula Pipe fitter formula and training Pipe branch dummy support cut bank pdf chart Pipe fittings dimensions and pipe schedule pdf chart
