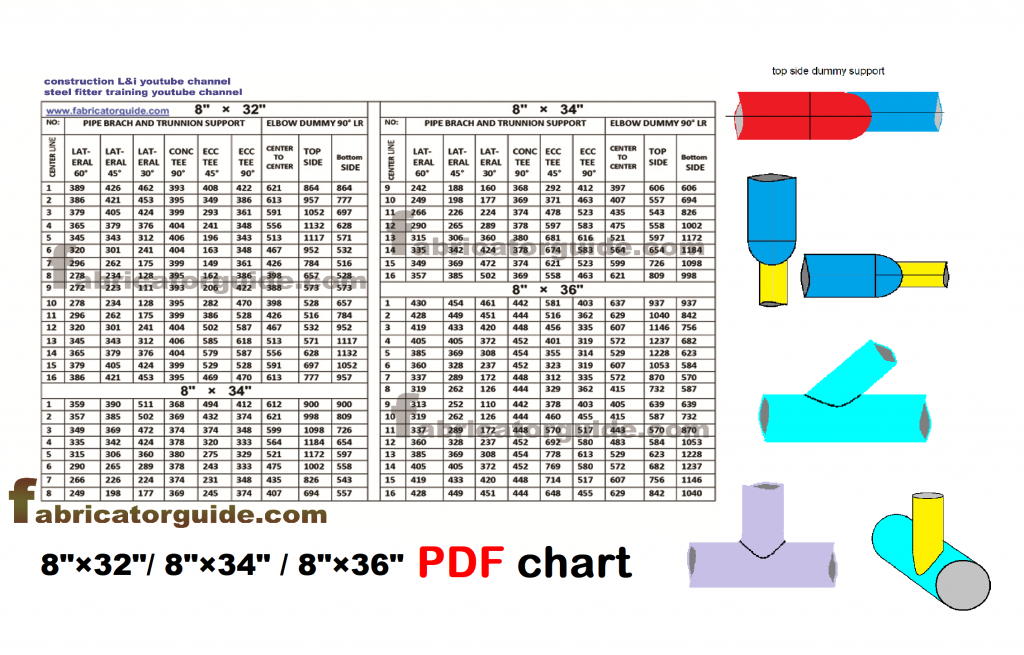

Pipe Branch dummy support Cut back PDF chart | 8″×32″ 8″×34″ 8″×36″
pipe branch and elbow dummy support PDF chart
Pipe size 8″ × 32″ 8″ × 34″ 8″ × 36″
PDF chart cut back Download
How to fabricate pipe tee branch and lateral branch
Elbow dummy support with cut back chart
90 degree pipe tee branch equal and unequal
60° 45° 30° lateral pipe branch equal unequal
Elbow dummy support top bottom center position
यह पोस्ट में पाइप ब्रांच और एल्बो सपोर्ट PDF चार्ट के बारे में बताया गया है
पाइप में लेटेरल ब्रांच कैसे बनाते हैं 90 डिग्री 45 डिग्री 30 डिग्री में और 60 डिग्री
इक्वल पाइप ब्रांच और अनइक्वल पाइप ब्रांच के बारे में बताया गया है
और ईसेन्ट्रीक पाइप ब्रांच के बारे में बताया गया है
और एल्बो डम्मी सपोर्ट टॉप साइड एल्बो डम्मी सपोर्ट बॉटम साइड के बारे में बताया गया है
और PDF चार्ट Template के द्वारा कटिंग करने का तरीका बताया गया है
नीचे PDF चार्ट डाउनलोडिंग का लिंक दिया गया है
This post explains pipe branch and elbow support PDF charts.
How to create lateral branches in a pipe at 90 degrees, 45 degrees, 30 degrees, and 60 degrees.
Equal pipe branches and unequal pipe branches are explained.
And eccentric pipe branches are explained.
And elbow dummy support top side and elbow dummy support bottom side are explained.
And how to cut using a PDF chart template is described.
A link to download the PDF chart is provided below
Pipe inches size
Heard pipe 32 inch branch 8 inch
Heard pipe 34 inch branch 8 inch
Heard pipe 36 inch branch 8 inch
8″ × 32″ / 8″ × 34″ / 8″ × 36″
Cut back table chart
(1) Lateral pipe branch 60° / 45° / 30°
(2) Pipe tee branch 90° center to center
(3) Eccentric pipe branch 45°
(4) Eccentric pipe branch 90°
(5) elbow dummy support center to center
(6) elbow dummy support top side
(7) elbow dummy support Bottom side
Download Link 👇
Cut back marking layout
इस तरह मार्किंग करें जैसे यह लेआउट में मार्किंग करके दिखाया गया है
जितना सेंटर लाइन में कट बैक दिया गया है उतना सेंटर लाइन मार्किंग करे
उसके बाद एक राउंड मार्किंग करें. जो सबसे लॉन्ग कट बैक डायमेंशन दिया गया है उतना ही दुरी पे
उसके बाद कट बैक 1 से मार्किंग करना स्टार्ट करें
Mark as shown on the layout.
Mark the center line as far as the cutback is from the center line.
Next, make a circular marking at the same distance as the longest cutback dimension.
Then start marking from Cutback 1.
