This post explains about Pipe Branch and Elbow Support PDF Chart

How to make lateral branch in pipe 90 degree 45 degree 30 degree and 60 degree

Equal Pipe Branch and Unequal Pipe Branch explained

And eccentric pipe branch is explained

And Elbow Dummy Support Top Side Elbow Dummy Support Bottom Side Elbow Support is explained

And the method of cutting is explained through PDF chart template.

Link for PDF chart downloading is given below

pipe branch and elbow dummy support PDF chart | 8″×20″ 8″×22″ 8″×24″

Size in inches

8″×20″ 8″×22″ / 8″×24″

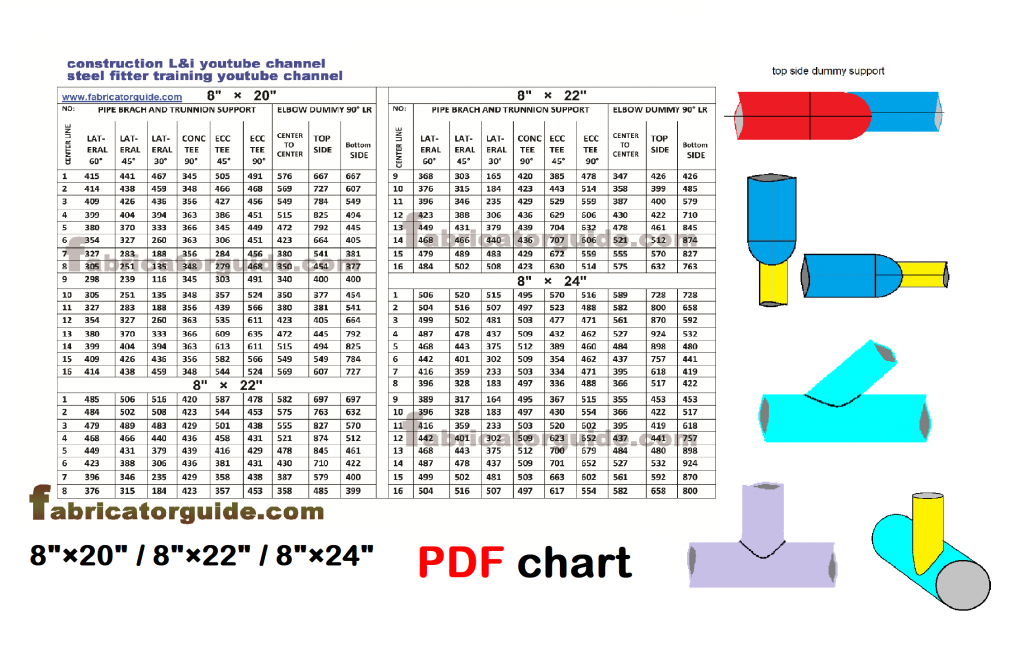

(1) Lateral pipe branch 60° / 45° / 30°

(2) Pipe tee branch 90° center to center

(3) Eccentric pipe branch 45°

(4) Eccentric pipe branch 90°

(5) elbow dummy support center to center

(6) elbow dummy support top side

(7) elbow dummy support Bottom side

pipe branch template 19

Download Link 👇

center line Point Number
 इसी तरीका से मार्किंग करना है जैसे आप यह देख रहे हैं फुटेज में बनाया गया है एक एक सेंटर लाइन के ऊपर 1 2 3 4 पॉइंट करके लाइन मारते जाना है पाइप के ऊपर
