pipe branch and elbow dummy PDF chart | 6″×24″ 6″×26″ 6″×28″

pipe branch and elbow dummy support cut back

PDF CHAR Download

यह पोस्ट में पाइप ब्रांच और एल्बो सपोर्ट PDF चार्ट के बारे में बताया गया है

पाइप में लेटेरल ब्रांच कैसे बनाते हैं 90 डिग्री 45 डिग्री 30 डिग्री में और 60 डिग्री

इक्वल पाइप ब्रांच और अनइक्वल पाइप ब्रांच के बारे में बताया गया है

और ईसेन्ट्रीक पाइप ब्रांच के बारे में बताया गया है

और एल्बो डम्मी सपोर्ट टॉप साइड एल्बो डम्मी सपोर्ट बॉटम साइड एल्बो सपोर्ट के बारे में बताया गया है

और PDF  चार्ट Template के द्वारा कटिंग करने का तरीका बताया गया है

नीचे PDF चार्ट डाउनलोडिंग का लिंक दिया गया है

This post explains about Pipe Branch and Elbow Support PDF Chart

How to make lateral branch in pipe 90 degree 45 degree 30 degree and 60 degree

Equal Pipe Branch and Unequal Pipe Branch explained

And eccentric pipe branch is explained

And Elbow Dummy Support Top Side Elbow Dummy Support Bottom Side Elbow Support is explained

And the method of cutting is explained through PDF chart template.

Link for PDF chart downloading is given below

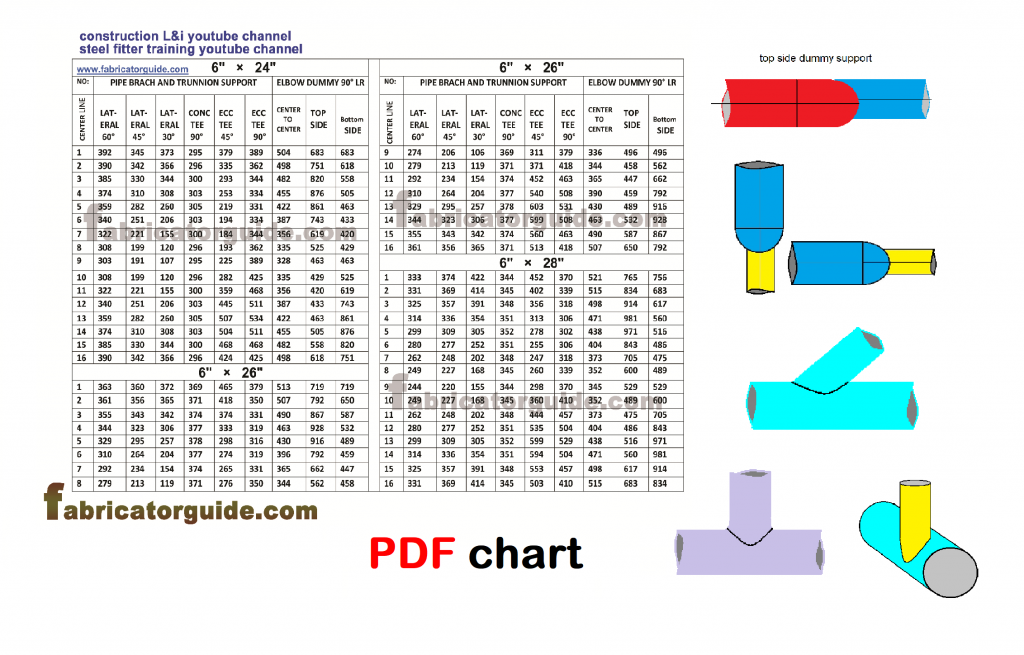

Size in inches

branch pipe 6″  Header pipe 24″

branch pipe 6″  Header pipe 26″

branch pipe 6″  Header pipe 28″

(1) Lateral pipe branch 60° / 45° / 30°

(2) Pipe tee branch 90° center to center

(3) Eccentric pipe branch 45°

(4) Eccentric pipe branch 90°

(5) elbow dummy support center to center

(6) elbow dummy support top side

(7) elbow dummy support Bottom side

pipe branch template 13

Download Link 👇

center line Point Number

 इसी तरीका से मार्किंग करना है जैसे आप यह देख रहे हैं फुटेज में बनाया गया है एक एक सेंटर लाइन के ऊपर 1 2 3 4 पॉइंट करके लाइन मारते जाना है पाइप के ऊपर
