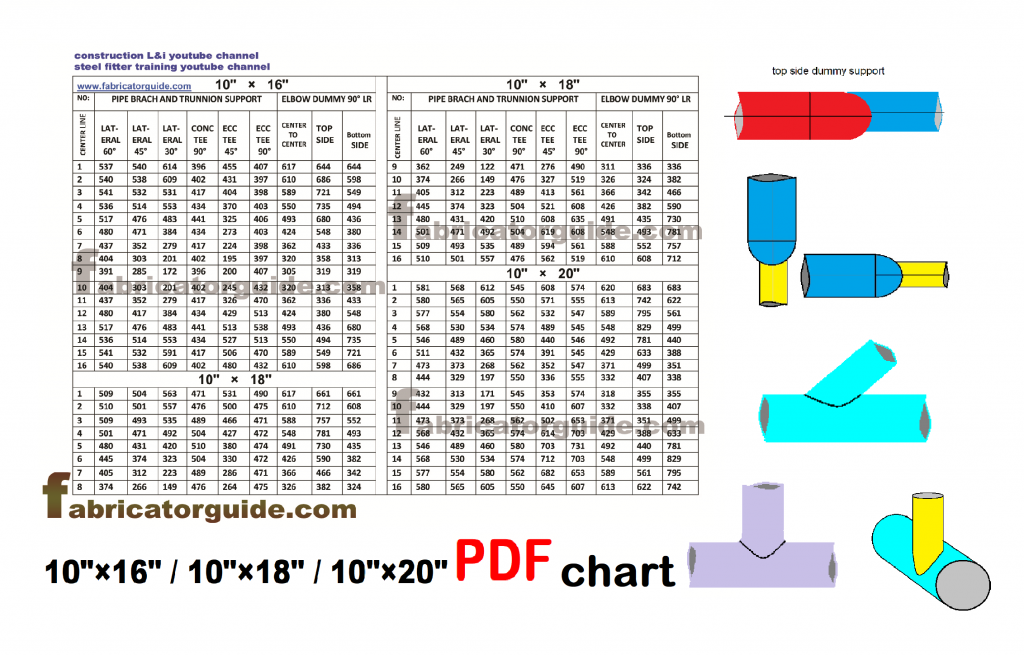

Pipe Branch and elbow dummy support Cut back PDF chart | 10″×16″ 10″×18″ 10″×20″
Pipe Branch and elbow dummy support Cut back PDF chart
Pipe Size 10″ × 16″ 10″ × 18″ 10″ × 20″
PDF chart Download
Lateral pipe branch 60° / 45° / 30° cut back chart
Pipe tee branch 90° center to center cut back chart
Eccentric pipe branch 45° cut back chart
Eccentric pipe branch 90° cut back chart
Elbow trunnion support cut back chart
Elbow dummy support center to center cut back chart
Elbow dummy support top side cut back chart
Elbow dummy support Bottom side cut back chart
How to fabricate pipe tee branch and lateral branch
Elbow dummy support with cut back chart
90 degree pipe tee branch equal and unequal
60° 45° 30° lateral pipe branch equal unequal
Elbow dummy support top bottom center position
पाइप ब्रांच कट बैक. PDF चार्ट के जरिए बना सकते है
पाइप में लेटेरल ब्रांच 90 डिग्री 60° डिग्री 45° डिग्री और 30° डिग्री सेंटर टू सेंटर
और ईसेन्ट्रीक पाइप टी ब्रांच टॉप साइड बॉटम साइड 45° डिग्री 90° डिग्री
इक्वल पाइप ब्रांच और अनइक्वल पाइप ब्रांच कट बैक PDF चार्ट के जरिए बना सकते है
और एल्बो ट्रूनियन सपोर्ट कट बैक PDF चार्ट के जरिए बना सकते है
और एल्बो डम्मी सपोर्ट सेंटर टू सेंटर और एल्बो डम्मी सपोर्ट टॉप साइड
और पाइप डम्मी सपोर्ट कट बैक PDF चार्ट के जरिए बना सकते है
जितना भी टेंपलेट बनाया गया है यह 40 शेड्यूल स्टैंडर्ड साइज में बनाया गया है
पाइप उप्पर 24 सेंटर लाइन में मार्किंग करना होगा 24 सेंटर लाइन का कट बैक दिया गया है
नीचे PDF चार्ट डाउनलोडिंग का लिंक दिया गया है
PDF चार्ट में अगर कोई प्रॉब्लम हो तो हमें कमेंट करें हम इसे सुधार करने का प्रयास जल्द से जल्द करेंगे
हमारे वेबसाइट पर विजिट करने के लिए धन्यवाद
Pipe branch cutbacks can be created using PDF charts.
Lateral branches in a pipe are 90°, 60°, 45°, and 30° center-to-center.
Eccentric pipe tee branches are 45°, 90°, and top-side, bottom-side.
Equal pipe branch and unequal pipe branch cutbacks can be created using PDF charts.
Elbow trunnion support cutbacks can be created using PDF charts.
Elbow dummy support center-to-center and elbow dummy support top-side.
Pipe dummy support cutbacks can be created using PDF charts.
All templates created are in the 40-schedule standard size.
Markings must be made at the 24 center lines on the pipe; a cutback of 24 center lines is provided.
A link to download the PDF chart is provided below.
If you encounter any problems with the PDF chart, please leave a comment; we will try to fix it as soon as possible.
Visit our website thanks for
Size in inches
Pipe size 10″ × 16″ / 10″×18″ / 10″×20″
(1) Lateral pipe branch 60° / 45° / 30°
(2) Pipe tee branch 90° center to center
(3) Eccentric pipe branch 45°
(4) Eccentric pipe branch 90°
(5) elbow dummy support center to center
(6) elbow dummy support top side
(7) elbow dummy support Bottom side
Download Link 👇
Cut back marking layout
इस तरह मार्किंग करें जैसे यह लेआउट में मार्किंग करके दिखाया गया है
जितना सेंटर लाइन में कट बैक दिया गया है उतना सेंटर लाइन मार्किंग करे
उसके बाद एक राउंड मार्किंग करें. जो सबसे लॉन्ग कट बैक डायमेंशन दिया गया है उतना ही दुरी पे
उसके बाद कट बैक 1 से मार्किंग करना स्टार्ट करें
Mark as shown on the layout.
Mark the center line as far as the cutback is from the center line.
Next, make a circular marking at the same distance as the longest cutback dimension.
Then start marking from Cutback 1.
