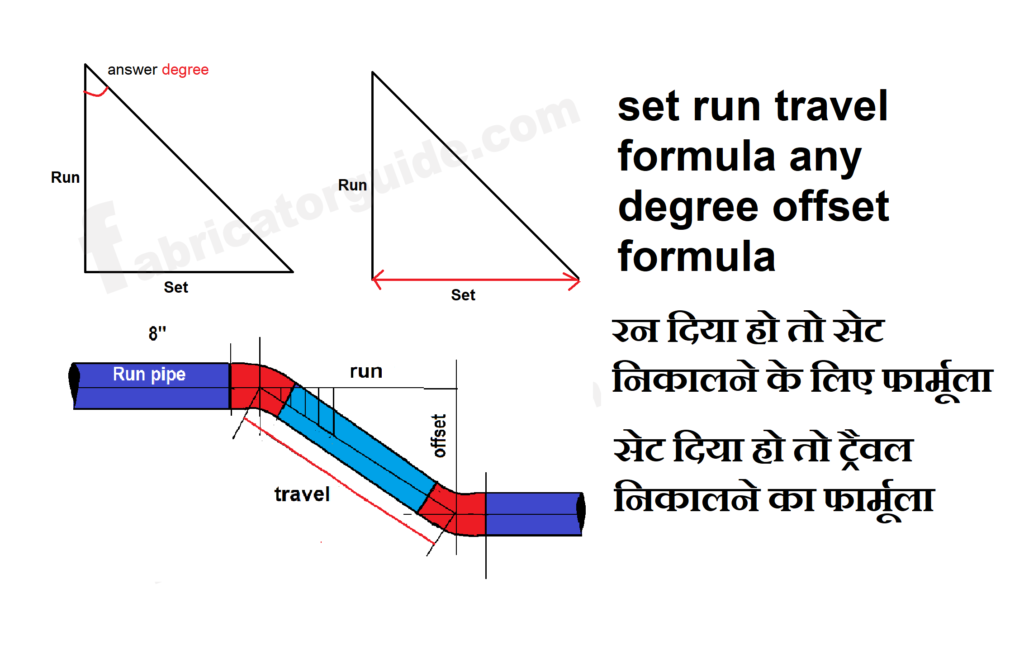

Offset pipe fitting calculation formula | Triangle Run Set and travel length calculation
Run set travel formula in Hindi
रन दिया हो तो सेट निकालने के लिए फार्मूला
Triangle calculation formula
Triangle degree calculation formula
Triangle run set and travel length calculation formula
How to find triangle run dimensions
How to find triangle set dimensions
How to find the hypotenuse dimension when run and set dimension of a triangle is given
रन दिया हो तो सेट निकालने के लिए फार्मूला
60° = Run × 1.732
45° = Run × 1.000
30° = Run × 0.577
22.½ = Run × 0.414
11.¼ = Run × 0.198
5.⅝ = Run × 0.098
सेट दिया हो तो रन निकालने के लिए फार्मूला
60° = Set × 0.5773
45° = Set × 1.000
30° = Set × 1.732
22.½ = Set × 2.414
11.¼ = Set × 5.027
5.⅝ = Set × 10.158
रन दिया हो तो ट्रैवल निकालने का फार्मूला
60° = Run × 2.000
45° = Run × 1.414
30° = Run × 1.155
22.½ = Run × 1.082
11.¼ = Run × 1.019
5.⅝ = Run × 1.004
सेट दिया हो तो ट्रैवल निकालने का फार्मूला
60° = Set × 0.866
45° = Set × 0.707
30° = Set × 0.500
22.½ = Set × 0.383
11.¼ = Set × 0.195
5.⅝ = Set × 0.098
रन और सेट डाइमेंशन दिया गया हो तो ट्रैवल लेंथ निकालने के लिए फार्मूला
Run Dimensions 500
Set Dimensions 500
√ (500^2 + 500^2 = 707.1 MM
साधारण कैलकुलेटर में इस तरह कैलकुलेशन करें
500 × 500 = 250,000
500 × 500 = 250,000
250,000 + 250,000 = 500,000
√ ( 500,000 = 707.1
Formula 1
रन और सेट दिया हो तो डिग्री निकालने के लिए फार्मूला
Run + set = A
Set × 90 ÷ A = degree
45° डिग्री से अगर ज्यादा डिग्री आता है तो 3° डिग्री और प्लस करना होगा
45° डिग्री से अगर कम डिग्री आता है तो 3° डिग्री और कम करना होगा
Formula 2
इसमें कोई माइनस प्लस नहीं करना है
Use ( tan‾¹ invers )
Set ÷ Run = A tan‾¹ × A = Degree
300 ÷ 500 = 0.6
tan‾¹ × 0.6 = 30.9 Degree
Run ÷ Set = A tan‾¹ × A = Degree
500 ÷ 300 = 1.66666
tan‾¹ × 1.66666 = 59.03 Degree
