How to check any degree pipe to elbow fitting | Pipe fitter formula
किसी भी डिग्री में पाइप फिटिंग कर रहे हैं तो उसका डिग्री चेक कैसे करते हैं राइट एंगल के जरिए
ऊपर दिए गए डिजाइन में आप देख सकते हैं 45 डिग्री का एल्बो फिटिंग किया गया है
और उसे हमें 45 डिग्री चेक करना है राइट एंगल के जरिए तो हम कैसे करेंगे
राइट एंगल के एक कॉर्नर से दोनों हिस्सों पर एक बराबर मार्किंग करेंजैसे 150 & 150
और जिस तरह डिजाइन में दिखाया गया है पाइप के साइड में राइट एंगल लगाएं
और जहां परमार्किंग किया गया है 150 वहां पर एक लाइन डोरी पड़े दोनों साइड मार्किंग को मिलते हुए
और जिस तरह डिजाइन में दिखाया गया है लाइन डोरी इस तरीका से लाइन डोरी पकड़े और मेजरमेंट टेप के जरिए दो जगह चेक करें कि
वह पाइप का एक बराबर डाइमेंशन है या नहीं
If you are fitting a pipe in any degree then how to check its degree through right angle?
If you fabricate pipes at 45 degrees then how will you check their 45 degrees?
No matter what degree of pipe fabrication you are doing, you should know how many degrees of elbow there is.
In the design given above you can see that 45 degree elbow fitting has been done.
And we have to check it 45 degree through right angle, so how will we do it?
Make equal marking on both the parts from one corner at right angle like 150 & 150
And put a right angle on the side of the pipe as shown in the design.
And where the marking has been done 150, a line of string should be laid there, meeting the marking on both the sides.
And as shown in the design, hold the line string in this manner and check at two places with the help of a measuring tape.
Whether it is the same dimension of the pipe or not
अगर पाइप किसी और डिग्री में है तो कैसे डिग्री चेक करेंगे
50 डिग्री एल्बो पाइप टू एल्बो फैब्रिकेशन की जांच कैसे करें
how to check 50 degree elbow pipe to elbow fabrication

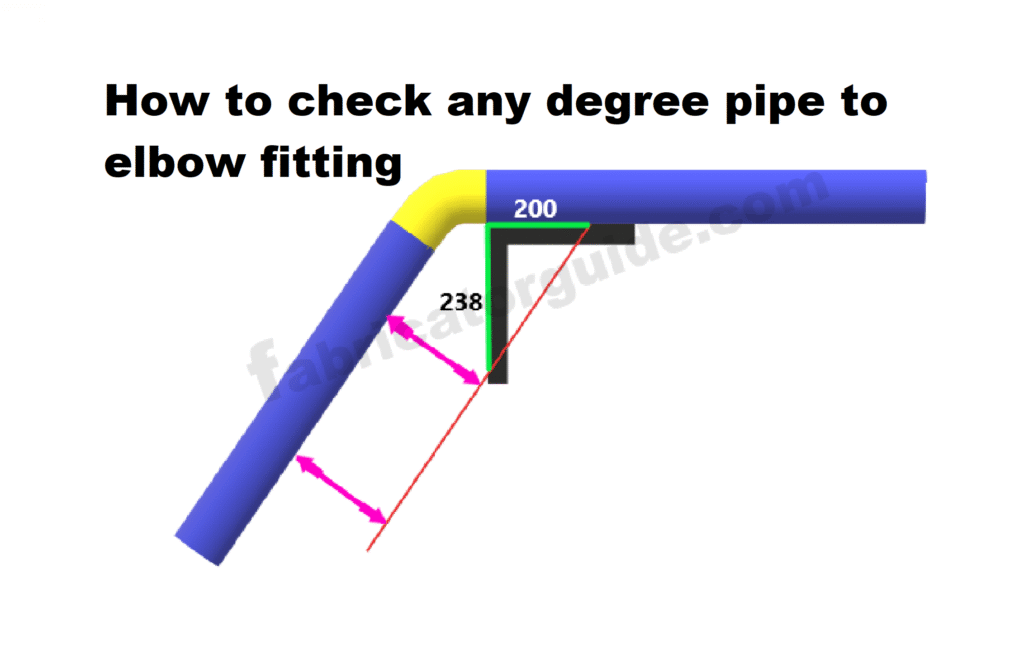

पाइप के साइड में जो राइट एंगल टच है उसका डाइमेंशन फिक्स रहेगा 200 mm 300 mm
The dimension of the right angle touch on the side of the pipe will remain fixed 200 mm 300 mm
tan( 50 ) × 200 = 238 mm
एक तरफ 200 म मार्किंग करें और दूसरे तरफ 238 म मार्किंग करें
और जिस तरह से राइट एंगल लगाया गया है पाइप में सेम वैसे ही राइट एंगल लगाएं
और लाइन डोरी लगाएं और मेजरमेंट टेप के जरिए दो जगह चेक करें
Marking 200 mm on one side and 238 mm on the other side
And apply the same right angle as the right angle has been applied in the pipe.
And attach the line string and check at two places using a measuring tape.
So friend, in this way you can check the elbow degree fitting of any degree.
