How to fabricate pipe tee branch and lateral branch

Lateral pipe branch 60° / 45° / 30° cut back chart

Pipe tee branch 90° center to center cut back chart

Eccentric pipe branch 45° cut back chart

Eccentric pipe branch 90° cut back chart

Elbow dummy support center to center cut back chart

Elbow dummy support top side cut back chart

Elbow dummy support Bottom side cut back chart

यह पोस्ट में पाइप ब्रांच और एल्बो सपोर्ट PDF चार्ट के बारे में बताया गया है

पाइप में लेटेरल ब्रांच कैसे बनाते हैं 90 डिग्री 45 डिग्री 30 डिग्री में और 60 डिग्री इक्वल पाइप ब्रांच और

अनइक्वल पाइप ब्रांच के बारे में बताया गया है और ईसेन्ट्रीक पाइप ब्रांच के बारे में बताया गया है और

एल्बो डम्मी सपोर्ट टॉप साइड एल्बो डम्मी सपोर्ट बॉटम साइड एल्बो सपोर्ट के बारे में बताया गया है और

सब PDF  चार्ट Template के द्वारा कटिंग करने का तरीका बताया गया है

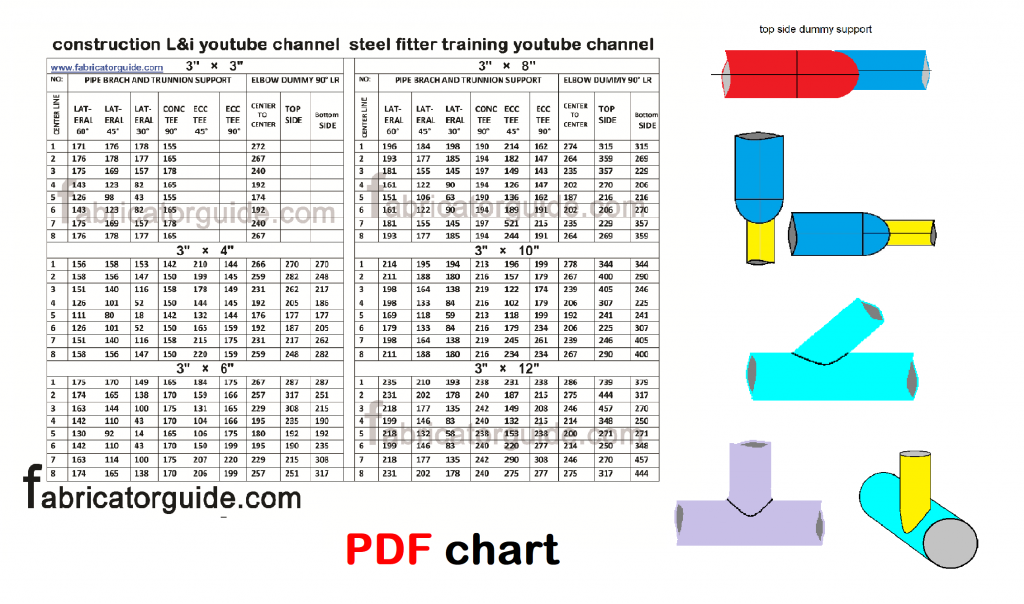

नीचे PDF चार्ट डाउनलोडिंग कर लिंक दिया गया है

This post describes the pipe branch and elbow support PDF chart.

How to make a lateral branch in pipe 90 degree 45 degree 30 degree and 60 degree equal pipe branch and

Unequal pipe branch is described and eccentric pipe branch is described and

Elbow dummy support top side elbow dummy support bottom side elbow support is described and

How to cut through the PDF chart Template

The PDF chart is downloaded and linked below.

pipe inch sizes

3″×3″ /  3″×4″ / 3“×6” / 3″×8″ / 3″×10″ / 3″×12″

(1) Lateral pipe branch 60° / 45° / 30°

(2) Pipe tee branch 90° center to center

(3) Eccentric pipe branch 45°

(4) Eccentric pipe branch 90°

(5) elbow dummy support center to center

(6) elbow dummy support top side

(7) elbow dummy support Bottom side

pipe branch template 4
