This post describes the pipe branch and elbow support PDF chart.

How to make a lateral branch in pipe 90 degree 45 degree 30 degree and 60 degree equal pipe branch and

Unequal pipe branch is described and eccentric pipe branch is described and

Elbow dummy support top side elbow dummy support bottom side elbow support is described and

How to cut through the PDF chart Template

The PDF chart is downloaded and linked below

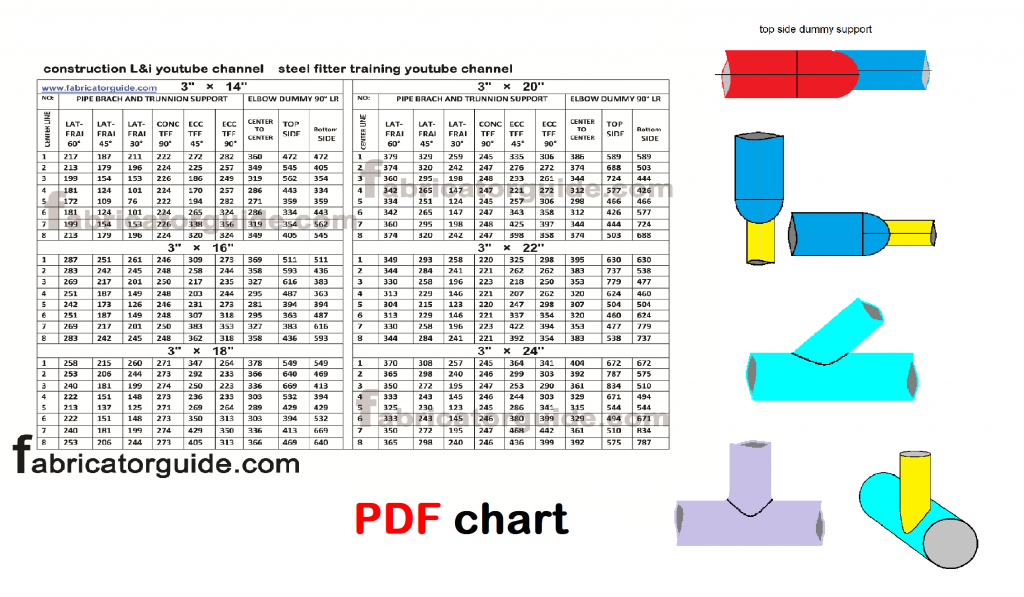

Size in inches

3″×14″ / 3″×16″ / 3“×18” / 3″×20″ / 3″×22″ / 3″×24″

(1) Lateral pipe branch 60° / 45° / 30°

(2) Pipe tee branch 90° center to center

(3) Eccentric pipe branch 45°

(4) Eccentric pipe branch 90°

(5) elbow dummy support center to center

(6) elbow dummy support top side

(7) elbow dummy support Bottom side

pipe branch template 5

Download Link 👇

center line Point Number

इसी तरीका से मार्किंग करना है जैसे आप यह देख रहे हैं फुटेज में बनाया गया है एक एक सेंटर लाइन के ऊपर 1 2 3 4 पॉइंट करके लाइन मारते जाना है पाइप के ऊपर
